GB70内六角螺钉简述

GB70内六角螺钉同DIN912内六角螺钉一样，都是头部圆柱状的带有滚花或光滑的，中间是凹进去的六边形，又称为内六角圆柱头螺钉、杯头螺钉。

与沉头螺钉相似，内六角螺钉的钉头埋入机件中，连接强度较大，但须用相应规格的内六角扳手拆装，一般用于各种机床及其附件上。

热浸镀锌的内六角螺钉来一组：

GB70内六角螺钉标准

GB70内六角螺钉是国家标准，螺纹规格从M1.6—M64。

GB70内六角螺钉图纸：

GB70内六角螺钉标准规格参数表：

GB70内六角螺钉标记方式

标记示例：

螺纹规格d=M8、公称长度L=60mm、性能等级为8.8级、表面热镀锌的内六角圆柱头螺钉的标记：

8.8级内六角螺钉 GB70-M8*60-ZR

GB70内六角螺钉材质

GB70内六角螺钉按材质分为碳钢内六角螺钉和不锈钢内六角螺钉。

碳钢内六角螺钉按性能等级分为8.8级、10.9级、12.9级，不锈钢按性能等级分为A2-50、A2-70、A4-50。

GB70碳钢内六角螺钉各性能等级材料的化学成分需符合下表规定：

碳钢内六角螺钉需要表面处理，采用较多的方式是电镀，内六角螺钉电镀又分环保与非环保的。环保电镀有环保蓝锌、环保白锌，环保彩锌、环保黑锌、环保镍、环保黑镍等，非环保电镀有蓝白锌、彩锌、黑锌、黑镍，白镍，包黑等等。

当然还有其它表面处理方式，比如热浸镀锌。热镀锌镀层韧性较好，持久耐用，螺丝街上就有8.8级热镀锌的GB70内六角螺钉可供购买。

内六角螺钉的技术条件及引用标准，如下表：

GB70内六角螺钉性能

GB70内六角螺钉性能等级的不同，它的性能也有所不同，抗拉强度、非比例伸长应力也有差异。

碳钢内六角螺钉的机械和物理性能表：

材质	性能等级		维氏硬度HV		布氏硬度HB		洛氏硬度HR		公称抗拉强度	最小抗拉强度	保证应力	规定非比例伸长应力		断后伸长率	断面收缩率	冲击吸收功
材质	性能等级		min	max	min	max	min	max	公称抗拉强度	最小抗拉强度	保证应力	公称	min	断后伸长率	断面收缩率	冲击吸收功
碳钢
	8.8	d≤16mm	250	320	238	304	22	32	800	800	580	640	640	12	52	30
	8.8	d>16mm	255	335	242	318	23	34	800	830	600	640	660	12	52	30
	10.9		320	380	304	361	32	39	1000	1040	830	900	940	9	48	20
	12.9		385	435	366	414	39	44	1200	1220	970	1080	1100	8	44	15

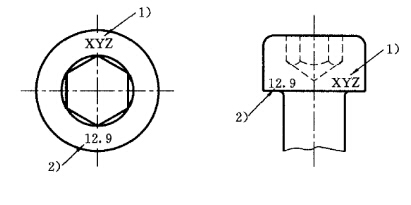

性能在8.8级以上的碳钢内六角螺钉都属高强度螺钉，对于性能等为8.8级及以上的内六角螺钉必须要在头部顶面用凹字或凸字标志，应标志制造者识别标志和相对应的性能等级代号。

1）制造者的识别标志。2）性能等级。

碳钢内六角螺钉最小拉力载荷和保证载荷（粗牙螺纹）：

螺纹规格	螺纹的应力截面积	最小拉力载荷（As×σbmin) /N			保证载荷（As×Sp) /N
螺纹规格	螺纹的应力截面积	性能等级
d	As/mm2	8.8	10.9	12.9	8.8	10.9	12.9
M3	5.03	4 020	5 230	6 140	2 920	4 180	4 880
M3.5	6.78	5 420	7 050	8 270	3 940	5 630	6 580
M4	8.78	7 020	9 130	10 700	5 100	7 290	8 520
M5	14.2	11 350	14 800	17 300	8 230	11 800	13 800
M6	20.1	16 100	20 900	24 500	11 600	16 700	19 500
M7	28.9	23 100	30 100	35 300	16 800	24 000	28 000
M8	36.6	29 200	38 100	44 600	21 200	30 400	35 500
M10	58	46 400	60 300	70 800	33 700	48 100	56 300
M12	84.3	67 400	87 700	103 000	48 900	70 000	81 800
M14	115	92 000	120 000	140 000	66 700	95 500	112 000
M16	157	125 000	163 000	192 000	91 000	130 000	152 000
M18	192	159 000	200 000	234 000	115 000	159 000	186 000
M20	245	203 000	255 000	299 000	147 000	203 000	238 000
M22	303	252 000	315 000	370 000	182 000	252 000	294 000
M24	353	293 000	367 000	431 000	212 000	293 000	342 000
M27	459	381 000	477 000	560 000	275 000	381 000	445 000
M30	561	466 000	583 000	684 000	337 000	466 000	544 000
M33	694	576 000	722 000	847 000	416 000	576 000	673 000
M36	817	678 000	850 000	997 000	490 000	678 000	792 000
M39	976	810 000	1 020 000	1 200 000	586 000	810 000	94 7000

内六角螺钉和外六角螺栓的区别

内六角螺钉和外六角螺栓在外观上就不一样，一个是圆柱头，一个是六角头。

内六角螺钉占用空间较小，安装时内六角螺钉可打沉孔，装在较深的位置不外露，减小总体尺寸，外形美观，不妨碍其它部件。而外六角安装紧固需要的空间大，它是径向旋转，内六角的可以轴向旋转，接触面积也比内六角螺钉的大。内六角适用于经常拆卸的地方或者空间受限制的地方，其头部比外六角螺栓头部硬度要高点。

虽然螺纹本身的强度由直径决定，这点内外六角螺丝是一样的，但是内六角螺钉的头部能承受的驱动扭矩远大于外六角螺栓，因内六角的头型高度高于外六角。尽管外六角螺栓螺纹强度不亚于内六角螺钉，但是头部较弱，且外六角螺栓所需要的外部空间较大，在精密件、复杂组装件内部使用外六角螺栓非常不方便，安装后的外观也远不如内六角美观。一般来说机械密封上内六角用的多，节省空间。

其实最大最直接导致内六角和外六角螺栓使用差异的原因是，内六角螺丝的成本远远大于外六角。因为外六角螺丝的头型是直接成型的，而内六角螺丝的头部，是先成圆，后冷墩压成型的。由于头部高度不一样，材料成本也是内六角高于外六角。
